Który format nylonowych znaczników kabli pasuje do Twojego projektu?

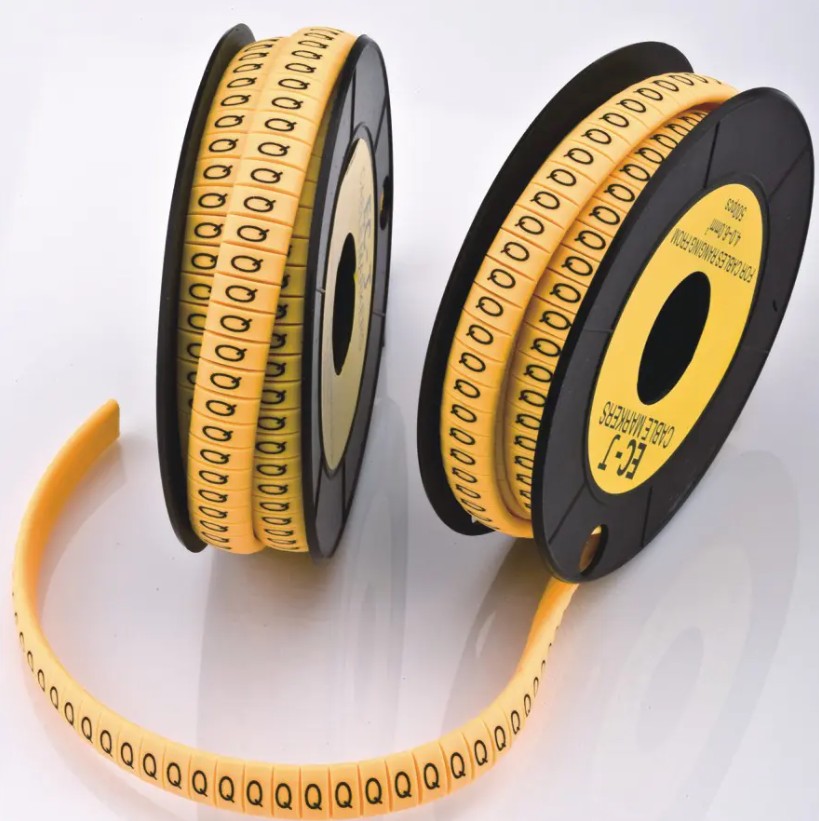

W scenariuszach okablowania o dużej gęsdości, takich jak centra danych, transport kolejowy i inteligentne sieci, nylonowe znaczniki kablowe w rolkach szybko zastępują tradycyjne jednoczęściowe tabliczki identyfikacyjne, stając się stiardową konfiguracją systemów zarządzania kablami, wykorzystując podwójne zalety ciągły format rolki i odporny na warunki atmosferyczne materiał nylonowy . Podstawowe korzyści obejmują osiągnięcie dużej długości rolek 50 do 200 metrów z możliwością cięcia na żądanie, poprawą wydajności identyfikacji ponad 40% oraz materiał Nylon 66 zachowujący stabilne właściwości mechaniczne i ognioodporność w środowiskach w zakresie od -40°C do 85°C.

Z punktu widzenia danych aplikacji, globalny rynek identyfikacji kabli osiągnął ok 2,8 miliarda dolarów w 2024 r., przy wzroście segmentu markerów nylonowych w rolce 11,3% — znacznie przewyższając średnią sdopę wzrostu w branży wynoszącą 6,8% . Ten wzrost strukturalny jest napędzany kompleksowymi rozważaniami zespołów inżynierskich nad wydajnością konstrukcji, długoterminową czytelnością i kontrolą całkowitych kosztów cyklu życia.

Dlaczego format rolkowy przewyższa tradycyjne markery jednoczęściowe

Tradycyjne oznaczniki kabli są zazwyczaj dostarczane jako wstępnie przycięte pojedyncze elementy o stałej długości (np. 30 mm lub 50 mm), odpowiednie do scenariuszy okablowania na małą skalę lub rozproszonego. Jednak w przypadku projektów inżynieryjnych na dużą skalę wady jednoczęściowych oznaczników stają się coraz bardziej widoczne: skomplikowane zarządzanie zapasami, znaczne odpady po cięciu i niska wydajność instalacji. Format rolkowy zasadniczo rozwiązuje te problemy.

Ilościowe porównanie efektywności konstrukcji

Biorąc za przykład typową serwerownię w centrum danych, pojedynczy rząd szaf wymaga identyfikacji przez około 1200 kabli . Używając markerów jednoczęściowych, pracownicy muszą odkleić klej podkładowy i ustawić każdy element indywidualnie, średnio około 45 sekund na kabel w sumie około 15 godzin . Dzięki znacznikom w formacie rolkowym i dedykowanym narzędziom tnącym pracownicy mogą w sposób ciągły podawać, znakować i ciąć, skracając średni czas 25 sekund na kabel i całkowity czas do około 8,3 godziny —poprawa efektywności 45% . W projektach, w których koszty pracy są liczone na poziomie 300 RMB dziennie , ta różnica bezpośrednio pozwala zaoszczędzić około 2000 juanów w kosztach pracy.

Wykorzystanie materiałów i optymalizacja zapasów

Stała długość jednoczęściowych oznaczników częsdo nie jest idealnie dopasowana do rzeczywistej średnicy kabla, co powoduje podwijanie krawędzi lub zachodzenie na siebie, co pogarsza estetykę i trwałość. Znaczniki w formacie rolkowym umożliwiają personelowi budowlanemu precyzyjne cięcie do rzeczywistego obwodu, poprawiając wykorzystanie materiału z około 100 mm 75% dla form jednoczęściowych do ponad 95% . Co więcej, format rolki radykalnie upraszcza zarządzanie zapasami: ta sama rolka może obsługiwać wiele średnic drutu przy różnych długościach cięcia, podczas gdy jednoczęściowe oznaczniki wymagają osobnego zapasu dla każdego przekroju, zmniejszając liczbę SKU o 60% do 70% .

Zalety techniczne i granice wydajności materiałów nylonowych

W znacznikach kabli w formacie rolkowym jako materiały bazowe wykorzystuje się zazwyczaj nylon 66 (PA66) lub nylon 6 (PA6), przy czym występują znaczne różnice w wytrzymałości mechanicznej, odporności na temperaturę i wskaźnikach ognioodporności. Prawidłowe zrozumienie tych różnic jest warunkiem zapewnienia długoterminowej niezawodności systemów identyfikacji.

Konieczność modyfikacji środka zmniejszającego palność

W scenariuszach o rygorystycznych wymaganiach w zakresie ochrony przeciwpożarowej, takich jak centra danych, transport kolejowy i energia jądrowa, materiały z czystego nylonu mają trudności ze spełnieniem norm UL94 V-0 lub IEC 60332-1-2. Poprzez modyfikację za pomocą środki zmniejszające palność czerwonego fosforu lub wodorotlenek magnezu , wskaźnik płomienia markera nylonowego można podnieść do V-0, przy wzroście wskaźników tlenu od 24% dla czystego nylonu ponad 30% . Dane z testów terenowych przeprowadzone w ramach projektu metra wykazały, że wiązki kabli ze zmodyfikowanymi nylonowymi znacznikami zmniejszającymi palność osiągają czas samogasnięcia krótszy niż 5 sekund po 30 sekundach ekspozycji na płomień w porównaniu do ponad 20 sekund w przypadku stiardowych markerów nylonowych – znacząca różnica.

Trwałość znakowania: technologia druku i dobór atramentu

Treść oznakowania na nylonowych markerach w rolce zwykle uzyskuje się za pomocą termotransferu, znakowania laserowego lub druku atramentowego UV. Technologie te znacznie różnią się trwałością, kosztami i odpowiednią wielkością partii, co wymaga od specjalistów ds. zaopatrzenia dopasowania wyboru do harmonogramu projektu i częstotliwości konserwacji.

Matryca wydajności trzech technologii druku

Technologia termotransferu wykorzystuje taśmę do przenoszenia atramentu na nylonową powierzchnię, zapewniając silną przyczepność i trwałość Czytelność 85%. po 5 lat ekspozycji na promieniowanie UV na zewnątrz, co czyni go głównym rozwiązaniem w zastosowaniach przemysłowych. Znakowanie laserowe tworzy trwałe wgniecenia poprzez odparowanie nylonowej warstwy wierzchniej, całkowicie eliminując ryzyko odwarstwienia atramentu, ale wymaga większych inwestycji w sprzęt i nadaje się do standardowej produkcji dużych partii. Druk atramentowy UV zapewnia maksymalną elastyczność, umożliwiając drukowanie zmiennych danych w czasie rzeczywistym, ale ma stosunkowo słabszą odporność na zarysowania, co czyni go bardziej odpowiednim do krótkotrwałych zastosowań w pomieszczeniach.

Równie istotna jest formuła atramentu. Standardowe taśmy termotransferowe wykazują szybkość migracji atramentu mniejszą niż 5% po 1000 godzin pracy ciągłej o godz 80°C ; gorsze wstążki mogą osiągnąć współczynnik migracji wynoszący ponad 30% w identycznych warunkach, powodując rozmycie oznaczeń lub zanieczyszczenie sąsiednich kabli. Specjaliści ds. zakupów powinni wyraźnie wymagać, aby wstążki były zgodne ASTM D3359 standardy badań przyczepności w umowach.

Scenariusz zastosowania Głęboko: od centrów danych po morską energetykę wiatrową

Nylonowe oznaczniki kabli w formacie rolkowym przeniknęły do ​​wielu sektorów o dużej wartości, a różne scenariusze nakładają zróżnicowane wymagania dotyczące szerokości i grubości oznaczeń, oceny płomienia i formatów treści druku.

Centra danych: równoważenie wysokiej gęstości i zarządzania temperaturą

Nowoczesne centra danych osiągnęły gęstość mocy wynoszącą 15 do 30 kW na szafę , przy czym wewnętrzne temperatury szafy często się wahają 35°C i 45°C . Markery nylonowe w takim środowisku muszą zachować długoterminową odporność na zwijanie się krawędzi i kruchość. Najlepsze praktyki branżowe wskazują, że wybór podłoży PA66 o grubości 0,15 mm do 0,20 mm w połączeniu z wysokotemperaturowym klejem akrylowym wrażliwym na nacisk, może utrzymać wytrzymałość na odrywanie ≥1,5 N/cm w temperaturze 40°C, spełniając wymogi cyklu życia identyfikacji ponad 10 lat .

Jeśli chodzi o standardy zawartości oznakowania, norma TIA-606 wyraźnie wymaga, aby znaczniki kabli centrum danych zawierały cztery elementy: unikalny identyfikator, port źródłowy, port docelowy i przynależność do systemu . Oznaczniki w formacie rolkowym umożliwiają drukowanie na żądanie tak złożonych informacji, podczas gdy tradycyjne, wstępnie zadrukowane, jednoczęściowe znaczniki często nie są w stanie dostosować się do dynamicznych zmian ze względu na stałe informacje.

Tranzyt kolejowy: podwójne wyzwanie związane z ochroną przed wibracjami i ogniem

Ciągłe wibracje podczas jazdy pociągu (częstotliwość 5 Hz do 50 Hz , przyspieszenia 0,5 g do 1,0 g ) stwarza poważne wyzwania dla przyczepności znaczników. Testy porównawcze przeprowadzone w projekcie kolei dużych prędkości wykazały, że markery nylonowe ze standardowym klejem podkładowym charakteryzują się szybkością odrywania wynoszącą 12% po 1 milion symulowane cykle wibracji podczas przełączania na modyfikowany klej silikonowy zmniejszono współczynnik odrywania do poniżej 1,5% . Ponadto norma EN 45545-2 nakłada rygorystyczne wymagania dotyczące odporności na ogień, dym i toksyczność materiałów pojazdów szynowych, wymagając, aby znaczniki nylonowe przeszły testy na poziomie HL3 przy gęstości dymu (Ds max) nieprzekraczającej 300 i wskaźnik toksyczności (CITG) nie przekraczający 1.5 .

Morski wiatr: ekstremalne środowiska mgły solnej i promieniowania UV

Systemy identyfikacji kabli morskich platform wiatrowych muszą sprostać ekstremalnym warunkom, m.in stężenie mgły solnej przekraczające 5% i intensywność promieniowania UV 1,3 razy środowiska lądowego. Standardowy nylon zaczyna się pudrować i pękać wewnątrz 2 do 3 lat w takich warunkach. Zawiera zmodyfikowane markery nylonowe Absorbery ultrafioletu UV-326 i Stabilizatory światła HALS utrzymać współczynniki zatrzymania wytrzymałości na rozciąganie ponad 80% po accelerated aging testing (QUV-B, 3,000 hours), satisfying the 25-letni okres trwałości projektu wymagania identyfikacyjne platform morskich.

Ramy decyzji dotyczących zamówień publicznych: jak uniknąć typowych pułapek

Zamawianie nylonowych oznaczników kabli w rolkach może wydawać się proste, ale w rzeczywistości wymaga wielowymiarowego dopasowywania w zakresie materiałoznawstwa, procesów drukowania i scenariuszy zastosowań. W praktyce inżynierskiej często pojawiają się następujące pułapki, dlatego specjaliści ds. zakupów powinni ustanowić systematyczne mechanizmy zapobiegawcze.

1. Materiały niespełniające norm: Niektórzy dostawcy zastępują PA66 nylonem lub PA6 pochodzącym z recyklingu, co powoduje pogorszenie odporności na temperaturę 15°C do 20°C . Specjaliści ds. zakupów powinni poprosić o raporty dotyczące wskaźnika szybkości płynięcia (MFI) dla surowców, przy czym PA66 MFI zazwyczaj znajduje się w 20 do 35 g/10 min zakres (275°C/0,325kg).
2. Błędnie przedstawiane wartości temperatur kleju: Kleje wrażliwe na nacisk o temperaturze 85°C mogą wykazywać krwawienie lub utratę przyczepności w temperaturze 70°C. Zaleca się żądanie 72-godzinny test siły trzymania danych od dostawców, z wysokiej jakości klejami akrylowymi utrzymującymi siłę trzymania większą niż 24 godziny w temperaturze 80°C.
3. Zamieszanie w ocenie płomienia: Sprzedawanie produktów z oceną UL94 HB jako klasy V-2. Specjaliści ds. zakupów powinni weryfikować pełne raporty z testów wydane przez zewnętrzne agencje testujące (takie jak SGS, UL), zamiast polegać na wewnętrznych danych testowych dostawcy.
4. Niedobór długości rolki: Produkty oznaczone jako rolki 100-metrowe mogą w rzeczywistości mieć jedynie wymiary 95 metrów , powodując ukryty wzrost kosztów w przypadku ceny za rolkę. W umowie należy określić tolerancję długości nie przekraczającą ±1% , z zachowaniem prawa do wyrywkowej kontroli.
5. Luki w zgodności z przepisami dotyczącymi ochrony środowiska: Dyrektywa UE RoHS i rozporządzenie REACH nakładają ścisłe limity na ftalany, polibromowane bifenyle i inne substancje niebezpieczne. Projekty eksportowe muszą wymagać od dostawców dostarczenia Raporty z testów RoHS składające się z 10 pozycji i Deklaracje REACH SVHC .

Lista kontrolna weryfikacji kwalifikacji dostawcy

Na etapie sprawdzania dostawców zaleca się utworzenie karty wyników obejmującej następujące wymiary: możliwość śledzenia surowca (waga 20% ), kompletność raportów z testów stron trzecich (waga 25% ), szybkość reakcji dostosowywania (waga 15% ), stabilność mocy produkcyjnych (waga 20% ), historyczne przypadki projektów (waga 10% ) i system obsługi posprzedażnej (waga 10% ). Poniżej punktacja dostawców 75 punktów należy bezpośrednio wyeliminować, aby zmniejszyć ryzyko w łańcuchu dostaw.

Optymalizacja procesu instalacji: od ręcznej do półautomatycznej

Wydajność instalacji oznaczników w formacie rolkowym zależy nie tylko od samego produktu, ale także w znacznym stopniu od narzędzi budowlanych i przebiegu procesów. W bardzo dużych projektach wprowadzenie półautomatycznego sprzętu instalacyjnego może zwiększyć dzienną produkcję na mieszkańca 300 kabli to ponad 800 kabli .

Zalecenia dotyczące konfiguracji narzędzi dedykowanych

W przypadku konwencjonalnych projektów wystarczą ręczne plotery w połączeniu z przenośnymi drukarkami termotransferowymi. Frezy powinny umożliwiać regulację szerokości od 10 mm do 50 mm , z odchyłką płaskości cięcia nieprzekraczającą ± 0,5 mm aby zadziory na krawędziach znaczników nie wpływały na przyczepność. Drukarki termotransferowe powinny mieć rozdzielczość nie niższą niż 300dpi aby zapewnić małe czcionki (takie jak 6 pkt ) pozostają czytelne.

W przypadku dużych centrów danych lub projektów metropolitalnych zalecane są stacjonarne, automatyczne maszyny do cięcia i drukowania typu „wszystko w jednym”. Urządzenia te obsługują ciągłe podawanie, automatyczne cięcie i drukowanie wsadowe , przy osiągnięciu wydajności dobowej pojedynczej jednostki 3000 do 5000 sztuk i print position accuracy controlled within ±0,3 mm . w 50 000 metrów kwadratowych projekt centrum danych, przyjęcie półautomatycznego sprzętu skróciło okres budowy oznakowania 45 dni to 18 dni , przy spadku poziomu błędów ludzkich z 3% poniżej 0,5% .

Przyszłe trendy: inteligencja i zrównoważone materiały

Branża znakowania kabli przechodzi zmianę paradygmatu z identyfikacji pasywnej na aktywne zarządzanie. Inteligentna integracja markerów Chipy RFID lub kody QR weszły w fazę pilotażową, umożliwiając pełny odczyt danych cyklu życia – w tym daty instalacji, zapisów konserwacji i stanu obciążenia – poprzez skanowanie terminala ręcznego. W projekcie inteligentnej sieci wydajność kontroli kabli poprawiła się o: 70% ze znacznikami RFID, całkowicie eliminując błędy ręcznej transkrypcji.

Jeśli chodzi o zrównoważony rozwój materiałów, dokonano przełomu w dziedzinie nylonu pochodzenia biologicznego (takiego jak PA56, otrzymywanego z pentametylenodiaminy pochodzenia biologicznego), przy zmniejszeniu śladu węglowego o ponad 40% w porównaniu do PA66 na bazie ropy naftowej, podczas gdy wydajność mechaniczna jest bliska poziomowi PA66. Przewiduje się, że do 2028 r. penetracja materiałów pochodzenia biologicznego w sektorze oznakowań kabli wzrośnie w stosunku do obecnego mniej niż 3% to 15% , stając się źródłem zróżnicowanej konkurencyjności dla eksportu na rynek UE. Ponadto przyspiesza trend zastępowania atramentów rozpuszczalnikowych farbami UV na bazie wody, a emisję LZO można ograniczyć poprzez ponad 90% , spełniając coraz bardziej rygorystyczne przepisy dotyczące ochrony środowiska.
