Dlaczego zaciski kablowe stanowią kluczową ochronę, jakiej potrzebuje Twój system elektryczny?

Zaciski kablowe nie są akcesoriami opcjonalnymi – są to krytyczne urządzenia zabezpieczające zaprojektowane w celu zabezpieczenia kabli elektrycznych i zapobiegania katastrofalnym uszkodzeniom podczas zwarć. Zwarcie generuje siły elektromagnetyczne proporcjonalne do kwadratu prądu szczytowego, które w ciągu milisekund mogą przerzucić kable pod napięciem przez szafy sprzętowe i stworzyć zagrożenie dla personelu. Zazwyczaj wymagają tego wyłączniki automatyczne 0,06 do 0,1 sekundy się potknąć, ale szczytowa siła niszcząca występuje już przy 0,005 sekundy w systemie 50 Hz. Zaciski kablowe pełnią swoją funkcję ograniczającą natychmiast, zanim urządzenia zabezpieczające mogą zareagować, co czyni je główną linią obrony przed siłami elektromechanicznymi.

Zgodnie z normą IEC 61914 zaciski kablowe definiuje się jako „urządzenia zaprojektowane w celu zapewnienia zabezpieczenia kabli, instalowanych w odstępach wzdłuż kabli”. W przeciwieństwie do opasek kablowych lub standardowych zacisków, zaciski są specjalnie zaprojektowane i testowane pod kątem wytrzymywania sił zwarciowych, a wartości znamionowe opierają się na szczytowym spodziewanym prądzie zwarciowym (kA) i odstępach między instalacjami.

Jak siły zwarciowe zagrażają systemom kablowym

Podczas zwarcia trójfazowego sąsiednie przewodniki wytwarzają intensywne pola elektromagnetyczne. Siła odpychania między przewodnikami jest proporcjonalna do kwadratu szczytowego prądu zwarciowego, powodując chwilowe naprężenie, którego nie są w stanie wytrzymać standardowe produkty do zarządzania kablami. W centrum danych niezabezpieczone kable mogą zniszczyć szafy serwerowe, których wymiana wymagałaby miesięcy; w warunkach przemysłowych ten sam scenariusz stwarza ryzyko pożaru, obrażeń i przedłużonych przestojów.

Krytyczna luka czasowa

Zrozumienie harmonogramu zdarzenia awaryjnego ujawnia, dlaczego bierne unieruchomienie jest niezastąpione:

• 0,005 sekundy: Szczytowa siła elektromagnetyczna występuje w systemach 50 Hz
• 0,06–0,1 sekundy: Wyłączają się wyłączniki automatyczne i usuwają usterkę
• Wynik: Bez zacisków kablowych kable poruszają się nieskrępowanie przez cały czas trwania zwarcia

Ta przerwa czasowa oznacza, że żadne aktywne urządzenie zabezpieczające nie jest w stanie zapobiec początkowemu zniszczeniu mechanicznemu – mogą to zrobić tylko odpowiednio dobrane zaciski kablowe.

Które typy zacisków kablowych nadają się do różnych zastosowań

Wybór odpowiedniego typu bloku zależy od konfiguracji kabla, klasy napięcia i warunków środowiskowych. Użycie niezgodnego typu bloku może skutkować niewystarczającym utwierdzeniem w przypadku awarii.

Wytyczne dotyczące wyboru materiału

Wybór materiału ma bezpośredni wpływ na żywotność i marginesy bezpieczeństwa:

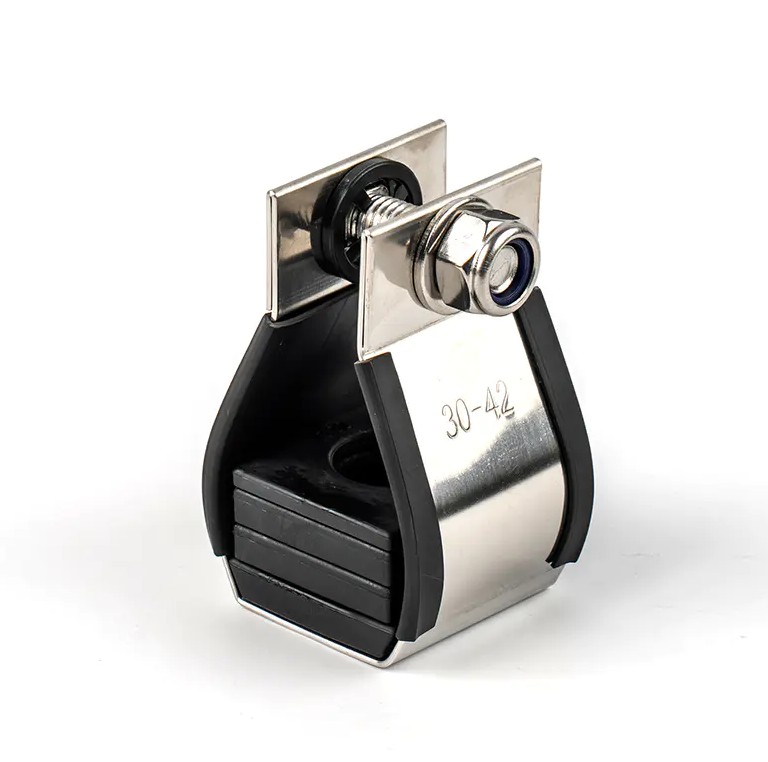

• Stal nierdzewna 316: Wyjątkowa odporność na korozję w środowiskach morskich, przybrzeżnych i chemicznych; wytrzymuje ekstremalne siły elektromechaniczne
• Aluminium: Lekki o silnych właściwościach mechanicznych; nadaje się do zastosowań wewnętrznych i zewnętrznych od NN do WN
• Polimer/Nylon: Ekonomiczny przy niskim napięciu w pomieszczeniach zamkniętych; Dostępne są opcje odporne na promieniowanie UV i ognioodporne dla określonych środowisk

Jak norma IEC 61914 zapewnia niezawodną ochronę

IEC 61914:2021 to akceptowana na całym świecie norma dotycząca zacisk kabla projektowania i testowania, zastępując niejednoznaczność występującą w regionalnych przepisach elektrycznych. Chociaż art. 392.20(C) NEC i art. 12-2202 CSA wymagają zabezpieczenia kabli przed siłami magnetycznymi prądu zwarciowego, żaden z nich nie określa, w jaki sposób testować lub weryfikować, czy urządzenia ograniczające wytrzymają zwarcie. Norma IEC 61914 wypełnia tę krytyczną lukę.

Obowiązkowe kategorie testowe zgodnie z IEC 61914

Norma wymaga kompleksowych testów w wielu wymiarach wydajności:

1. Ocena temperatury: Sprawdzone działanie z -60°C do 120°C (lub zadeklarowany zakres)
2. Testowanie obciążenia bocznego: Trwałe obciążenie utrzymywane przez 60 minut w maksymalnej deklarowanej temperaturze
3. Testowanie obciążenia osiowego: Odporność na ślizganie się kabla na trasie
4. Odporność na uderzenia: Testowane w najniższej deklarowanej temperaturze roboczej
5. Odporność na korozję i promieniowanie UV: Walidacja mgły solnej i przyspieszonego starzenia
6. Odporność na siły elektromechaniczne: Badanie wytrzymałości zwarciowej przy deklarowanych wartościach kA
7. Rozprzestrzenianie się płomienia: Odporność na rozprzestrzenianie się płomienia w warunkach usterek

Kluczowe rozróżnienie: IEC 61914 wymaga czasu trwania testu zwarciowego wynoszącego zaledwie 0,1 sekundy (pięć pełnych cykli), co wystarczy do ujawnienia słabości knagi, ponieważ szczytowa siła niszcząca występuje w ciągu pierwszych kilku milisekund. Różni się to od testów wytrzymałości termicznej kabli, które mogą określać 63 kA przez 1 sekundę lub 40 kA przez 3 sekundy — te wartości znamionowe dotyczą nagrzewania przewodnika, a nie utwierdzenia mechanicznego.

Które czynniki określają prawidłową specyfikację knagi

Właściwa specyfikacja wymaga dopasowania deklarowanych parametrów knagi do rzeczywistych warunków usterek instalacji. Niedostateczna specyfikacja stwarza katastrofalne ryzyko dla bezpieczeństwa, podczas gdy nadmierna specyfikacja marnuje budżet bez dodatkowych korzyści.

Kluczowe parametry specyfikacji

Inżynierowie muszą obliczyć i zweryfikować następujące elementy:

• Średnica zewnętrzna kabla (OD): Zaciski muszą pasować do rzeczywistej średnicy osłony, a nie tylko do rozmiaru przewodu. Nieprawidłowe dopasowanie zmniejsza skuteczność utwierdzania w przypadku usterek.
• Szczytowy spodziewany prąd zwarciowy: Wartość znamionowa kA bloku musi przekraczać obliczony poziom awarii systemu. Należy pamiętać, że najwyższy poziom usterek często występuje w instalacjach niskiego napięcia, a nie tylko w systemach wysokiego napięcia.
• Rozstaw knag: Dane producenta podawane są w określonych odstępach (zwykle 600 mm). Większy rozstaw zwiększa wykładniczo siłę przypadającą na blok. Siłę między przewodnikami oblicza się za pomocą wzoru IEC 61914, który uwzględnia prąd szczytowy i średnicę kabla.
• Klasa napięcia i konfiguracja: Systemy NN, SN i HV charakteryzują się różnymi profilami sił. Formacje jednordzeniowe, koniczynowe i poczwórne wymagają specjalnie zaprojektowanych knag.
• Narażenie środowiska: Obecność substancji chemicznych, ekstremalne temperatury, narażenie na promieniowanie UV i ryzyko pożaru decydują o wyborze materiału i klasie odporności na korozję.

Ostrzegawczy przykład

Rozważmy dwóch producentów twierdzących, że wytrzymują obciążenie szczytowe 140 kA:

• Producent A testował z kablem 35 mm o średnicy Rozstaw 600mm
• Producent B testował z kablem 45 mm przy Rozstaw 300mm

W przypadku systemu z poziomem błędu 60 kA i użyciem kabla 30 mm w odstępie 1200 mm produkt Producenta B nie zadziałałby pomimo identycznych parametrów znamionowych. To pokazuje, dlaczego zespoły zakupowe muszą przeglądać pełne raporty z testów – a nie tylko główne dane liczbowe – i dlaczego inżynierowie muszą chronić specyfikacje przez cały cykl życia projektu.

Jak prawidłowa instalacja maksymalizuje margines bezpieczeństwa

Nawet prawidłowo dobrane bloki mogą zawieść, jeśli zostaną nieprawidłowo zamontowane. Jakość instalacji bezpośrednio określa, czy system działa zgodnie z testami.

Najlepsze praktyki instalacyjne

1. Postępuj zgodnie z odstępami producenta: Instaluj w odstępach określonych dla deklarowanego prądu zwarciowego. W przypadku dużych zwarć wymagane są mniejsze odstępy.
2. Wyrównaj według średnicy kabla: Upewnij się, że rozmiar zacisku odpowiada rzeczywistej średnicy zewnętrznej kabla, biorąc pod uwagę wszelkie tolerancje izolacji i płaszcza.
3. Użyj prawidłowych mocowań: Zamontuj za pomocą osprzętu zatwierdzonego dla typu obudowy (drabina, taca, rozpórka lub belka).
4. Zastosuj odpowiedni moment obrotowy: Nadmierne dokręcenie zniekształca osłony kabli; niedokręcenie umożliwia poślizg. Użyj klucza dynamometrycznego, aby osiągnąć moment obrotowy ustalacza określony przez producenta.
5. Uwzględnij rozszerzalność cieplną: W elastycznych systemach, w których kable są „skręcone”, należy umożliwić ruch rozszerzający pomiędzy stałymi punktami. W systemach sztywnych należy upewnić się, że zatrzask i konstrukcja wytrzymują wzdłużne siły termomechaniczne.

Rozważania dotyczące projektowania systemu

Systemy kablowe dzielą się na dwie kategorie, każda z odrębnymi wymaganiami dotyczącymi bloków:

• Elastyczne systemy: Kable są układane pionowo lub poziomo, co pozwala na swobodną rozszerzalność i kurczenie się cieplne pomiędzy punktami mocowania. Bloki muszą umożliwiać ruch, zachowując jednocześnie trzymanie w przypadku usterek.
• Systemy sztywne: Kable są mocowane wzdłużnie, co wymaga, aby zatrzask, konstrukcja wsporcza i sztywność kabla wytrzymywały siły termomechaniczne bez uszkodzeń.

Tam, gdzie zaciski kablowe zapewniają krytyczną ochronę

Zaciski kablowe są niezbędne wszędzie tam, gdzie w pobliżu personelu lub sprzętu o znaczeniu krytycznym przebiegają kable dużej mocy. Poziom napięcia nie ma znaczenia — niektóre z najwyższych poziomów zwarć występują w instalacjach niskiego napięcia z powodu niższej impedancji systemu.

Oprócz zgodności z normami bezpieczeństwa NEC 392.20(C) i IEC 61914, prawidłowa instalacja bloku pomaga spełnić wymagania sejsmiczne i warunki polisy ubezpieczeniowej, zmniejszając odpowiedzialność i zapobiegając kosztownym przeróbkom.

Wniosek: proaktywne podejście do bezpieczeństwa systemów kablowych

Zaciski kablowe stanowią niewielki ułamek całkowitego kosztu projektu, ale zapewniają niezastąpioną ochronę przed siłami elektromechanicznymi zwarciowymi. Proces selekcji musi uwzględniać średnicę kabla, obliczenia prądu zwarciowego, wymagania dotyczące odstępów, kompatybilność materiałów i narażenie na środowisko w spójną specyfikację. Zespoły zakupowe powinny traktować zatrzaski jako konstrukcyjne elementy bezpieczeństwa, a nie towary towarowe, i sprawdzać, czy produkty posiadają niezależne raporty z testów zgodnych z normą IEC 61914:2021, w tym dokumentację z testów zwarciowych przed i po. Określając i instalując zaciski kablowe prawidłowo od pierwszego dnia, wykonawcy instalacji elektrycznych i właściciele obiektów zapewniają zgodność z przepisami, chronią infrastrukturę krytyczną i tworzą bezpieczniejsze środowisko pracy dla personelu.
